2026/3/9 15:07:10 点击：8
在 PVC 加工领域，环保钙锌稳定剂正逐步取代传统铅盐体系。但这类稳定剂在热稳定性和润滑协同方面存在特殊需求，需要通过科学的润滑体系设计实现性能突破。本文将从协同机理到应用实践，为您揭秘钙锌体系的高效润滑方案。
一、钙锌稳定剂的协同润滑奥秘
双重身份的润滑剂
钙锌稳定剂中的硬脂酸钙 / 锌既是热稳定剂（中和 HCl），又是内润滑剂。其羧酸基团可插入 PVC 分子链间，在 160-180℃降低熔体黏度 15-20%。但过量添加（>3phr）会导致外润滑不足，需搭配其他润滑剂使用。
梯度润滑机制
钙皂（熔点 150-160℃）在初期提供核心润滑，锌皂（熔点 120-130℃）在高温阶段持续释放润滑作用，配合氧化聚乙烯蜡形成 "核 - 壳" 结构，可缩短塑化时间 10-15%。
酸性环境适配
钙锌体系需搭配 β- 二酮等辅助稳定剂，因此润滑剂应选用耐酸性品种（如高酯化度甘油酯），避免水解失效。

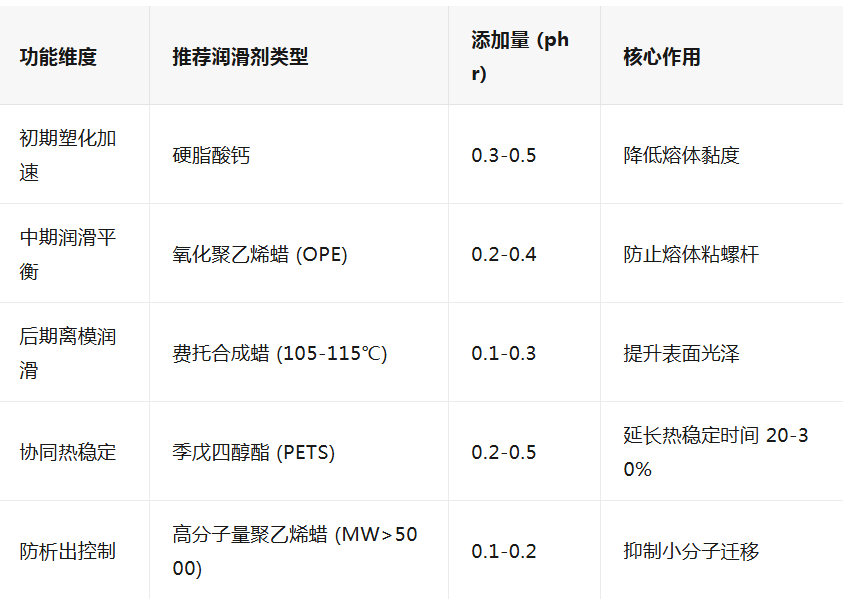

二、五维润滑体系构建指南
典型配方示例
- 硬质管材：钙锌稳定剂 2.5phr + 硬脂酸钙 0.4phr + OPE 0.3phr
- 透明片材：有机钙锌 1.8phr + 甘油单山嵛酸酯 0.3phr + 合成酯蜡 0.2phr
三、加工过程的三大控制要点
动态扭矩管理
- 平衡扭矩波动 <±5%
调整策略：扭矩过高加 OPE，塑化过快减硬脂酸钙
分段温控系统
| 加工阶段 | 温度范围 (℃) | 润滑作用重点 |
| 喂料段 | 150-160 | 硬脂酸钙促进塑化 |
| 压缩段 | 170-180 | OPE 形成熔体保护层 |
| 均化段 | 185-190 | 费托蜡优化流动性 |
| 模头区 | 175-180 | 高分子蜡防析出 |
析出抑制技术
- 选用 C18 以上长链脂肪酸酯（迁移率 < 0.5%）
- 复配 0.1% 纳米 SiO₂接枝润滑剂提升界面结合力 30%
- 在线等离子处理（50W，3s）减少表面析出 60%

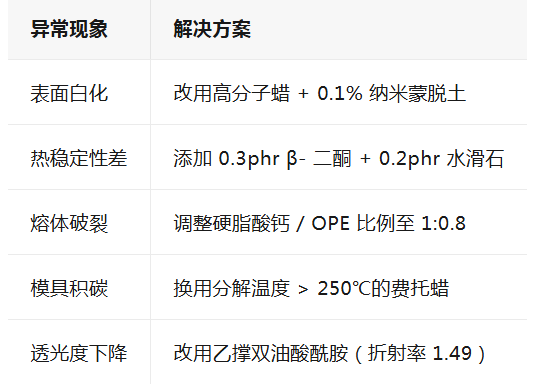

四、常见问题避坑指南
五、未来创新方向
反应型润滑体系
开发含环氧基团的钙锌皂，与 PVC 接枝反应，润滑剂转化率提升至 85%，迁移量降低 80%。
生物基解决方案
使用蓖麻油酸锌 / 钙替代石油基产品，生物碳含量≥95%，降解率提高 40%。
智能调控系统
通过在线近红外光谱（NIRS）实时监测熔体状态，动态调整润滑剂添加量（精度 ±0.1phr），降低能耗 12-15%。
结语
钙锌稳定剂的高效应用需要构建 "稳定 - 润滑 - 加工" 三位一体的协同模型。通过分子设计、工艺优化和智能控制的深度融合，不仅能突破环保稳定剂的性能瓶颈，更能推动 PVC 加工向绿色智能制造升级。未来，生物基和反应型润滑剂的创新应用，将为行业打开新的发展空间。
