2026/9/28 14:57:02 点击：6

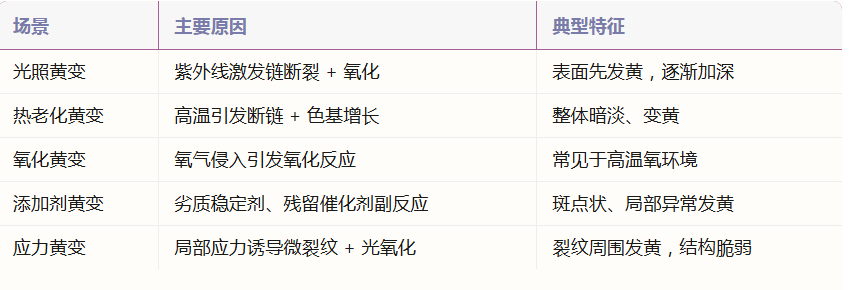

聚氯乙烯（PVC）发黄，几乎是所有做配方的师傅都绕不开的"老大难"。尤其是户外建材、门窗型材、电线电缆护套这类产品，刚下线雪白，放几个月就泛黄、发暗，客户一投诉就得返工。黄变到底是怎么回事？是表面脏了，还是材料"病"了？今天不从经验玄学讲，我们从分子层面把这件事说透，再给你一套能落地的"不返黄"配方思路。一、黄变的真相：不是脏了，是分子"变长了"PVC 黄变，本质上是分子内部结构遭到了破坏，生成了一种能吸收可见光的"共轭结构"。什么意思？简单说，正常的 PVC 分子只能吸收紫外线（波长极短，在可见光之外），所以看起来是白的、透明的。但当分子里出现一长串交替排列的单键和双键（也就是共轭双键）时，电子不再被锁在单个原子之间，而是在整条链上"自由跑动"——这叫电子离域。电子离域会让分子吸收光的"能量门槛"降低，开始吸收紫光、蓝光、绿光这些可见光。材料吸收掉蓝紫光，剩下的就是黄、橙、红这些低能量的光——人眼看到的，自然就是"发黄偏橙"。而且共轭链越长，颜色越深：- 只有 2~3 个双键，吸收还在紫外区，肉眼看不出，塑料依旧透明；- 到 10 个、20 个双键相连，吸收区移到蓝光、绿光，就显浅黄、深黄；- 继续拉长到吸收波长超过 400nm，就出现明显的棕、红。所以黄变不是表面的事，是分子"链"越长、颜色越深的结果。不同制品黄变的具体诱因略有差异，但都能归到下面几类：归根结底，都是 PVC 分解放出氯化氢（HCl），进而促成共轭双键的增长。- 外观劣化：白色、浅色制品（建材、包装、日用品）黄变后商品价值直接掉档；- 性能下降：黄变伴随分子链断裂和交联，材料变脆、拉伸强度下降、耐候性变差；电线电缆绝缘层黄变还可能拖累绝缘性能，埋下安全隐患；- 环保与健康风险：降解过程中释放 HCl、氯代烃，增塑剂氧化产物也可能带来潜在健康威胁。讲完原理，落到配方上。要治黄变，光靠稳定剂"兜底"还不够，得在源头把 HCl 吸住、把共轭双键的"火种"掐灭——这一味料，就是钙锌稳定剂用增白水滑石。① 初期白度好水滑石层状结构能快速吸附加工初期释放的 HCl，钝化 ZnCl₂ 等催化降解的副产物，从源头抑制共轭双键的早期生成。料一下线就是干净的白，不是"先黄后补"。② 后期稳定时间长它不只是"出道即巅峰"。层板持续吸附体系内逐渐析出的酸，为钙皂中和 ZnCl₂ 争取缓冲时间，和钙锌稳定剂协同延稳。户外暴晒、长期仓储，白度保持得更久，返黄来得更慢。在电线电缆护套配方里，用钙锌稳定剂用增白水滑石搭配环氧大豆油、再配合炭黑屏蔽紫外线，整套体系既能扛住绝缘寿命要求，又把黄变压到最低。- 工艺端：加工温度控制在分解温度以下（通常 <200℃），缩短物料高温停留时间；混料保证稳定剂、抗氧剂均匀分散，避免局部降解。- 配方端：选高效钙锌稳定剂体系，搭配环氧大豆油、亚磷酸酯等辅助稳定剂协同增效；抗紫外设计上加紫外线吸收剂（苯并三唑类）、光屏蔽剂（TiO₂、炭黑）和受阻胺光稳定剂（HALS）捕获自由基；增塑剂选耐迁移性好的（如 DINCH、聚酯类）；填料尽量纯化，避开含铁、铜等金属离子的杂质。- 后处理与存储：户外件可加抗 UV 清漆或氟碳涂层；仓储保持干燥通风，避免长期高温、强紫外。对高端场景（医疗器械、汽车内饰），建议用 QUV 加速老化试验验证方案有效性，让"不返黄"有数据支撑。六、结语PVC 黄变的本质，是分子结构被破坏、生成了吸收可见光的共轭结构。治黄不能靠"遮"，得从配方设计、工艺优化、环境控制三头下手。而其中最高效的一味"底牌"，就是钙锌稳定剂用增白水滑石——初期白度好，后期稳定时间长，把黄变掐死在起点，也让白度撑得更久。把这一味料用对，再配好稳定体系和抗紫外方案，你的 PVC 制品，才能真正做到"下线白、放得住、晒不黄"。
