在鞋材制造领域，PVC 注塑发泡工艺以其轻量化、高弹性和低成本优势备受青睐。本文结合最新技术，系统梳理发泡鞋材生产的核心工艺要点，助您实现高效生产与品质提升。

一、工艺核心参数调控

1. 发泡体系设计

• 配比黄金法则

  发泡剂添加量 0.3-0.5%（视发泡程度调整）

• 协同增效配方

  发泡调节剂 2.4-2.8phr + 微球 0.8-1.5phr

• 环保方案

  Ca/Zn 复合稳定剂 RJ-902（2.4-2.8phr）满足 EN71-3 标准

2. 注塑机参数设定

• 温度曲线优化

  加料段：160-170℃（促进物料熔解）
  压缩段：180-195℃（发泡剂分解核心区）
  计量段：170-180℃（熔体增压保气）
  射咀：160-170℃（低粘射出）

• 射速分段控制

  第一段：85% 射速（填充 80-95% 型腔）
  第二段：20-30% 射速（排气补缩）

二、关键工艺控制技巧

1. 泡体形态调控

• 体积与密度平衡

• 炮筒温度↑ → 体积↑/ 密度↑
• 模具温度↑ → 体积↑/ 密度↑
• 制品厚度↑ → 体积↑/ 密度↓

• 表面光洁度优化

• 射速↑ → 浮面↓
• 模温↓ → 浮面↓
• 排气速度↓ → 浮面↓

2. 发泡剂用量策略

• 用量与性能关系

• 用量↑ → 体积↓/ 密度↑/ 浮面↑

• 临界值控制

  过量添加导致表面粗糙（＞0.6%）

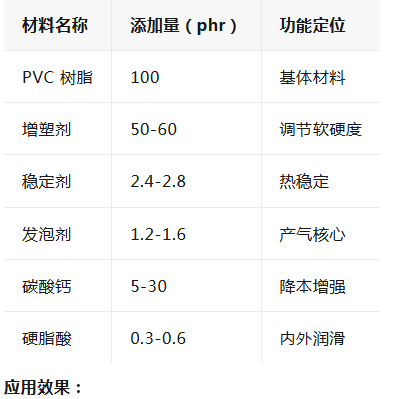

三、典型配方与应用案例

• 密度控制：0.6-0.8g/cm³（常规发泡鞋材）
• 回弹率：＞55%（优于普通 EVA 材料）
• 耐黄变：QUV 加速老化 500 小时 ΔE＜3

四、常见问题解决方案

1. 泡体浮面：

• 降低射速至 70% 以下
• 减少炮筒温度 5-10℃
• 增加模具冷却速率

2. 发泡不均：

• 提高螺杆背压至 5-8MPa
• 延长塑化时间 10-15 秒
• 检查模腔排气系统

3. 表面粗糙：

• 调整发泡剂粒径至 80-120 目
• 添加 0.5% 润滑剂（如 PE 蜡）
• 优化射咀温度 ±5℃

五、设备维护要点

1. 螺杆清洗

   生产结束后用 PS 料清洗，防止残留分解

2. 模具保养

   定期清理排气槽，保持表面光洁度 Ra＜0.4μm

3. 温度校准

   每月用红外测温仪校验各区温度偏差 ±5℃
