2026/7/20 16:01:36 点击：40

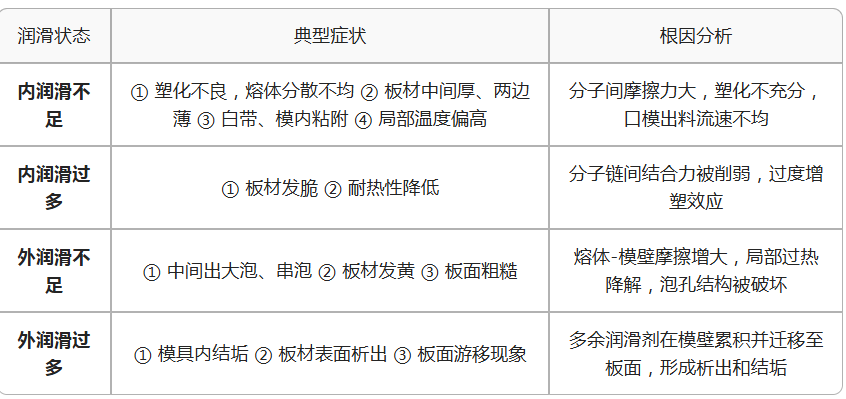

PVC发泡板广泛应用于建材、家装、广告等行业。如果出现板材发黄、发脆、厚度不均等问题，可能就是润滑剂添加量不合适造成的。本文系统梳理内外润滑剂失衡的四大典型症状及调整方向，帮助配方工程师快速定位问题。在深入分析异常现象之前，我们先明确两类润滑剂的作用机理：内润滑与PVC树脂相容性较好，能渗入树脂粒子内部，降低分子间的内摩擦力，促进塑化，使熔体更加均匀致密。典型代表如硬脂酸、脂肪醇等。外润滑与PVC树脂相容性较差，迁移至熔体表面，在熔体与加工设备金属表面之间形成润滑膜，防止物料粘附在模壁上，改善脱模性能。典型代表如石蜡、聚乙烯蜡等。两者需要协同配合，任何一方的过量或不足，都会在板材上留下明显的"信号"。① 内润滑不足熔融物料分散不均，塑化不良，熔体未能充分均化板材厚度失控出现中间厚、两边薄的现象白带现象板面出现白色条纹或带状区域模内粘附内润滑不足时，PVC树脂颗粒之间的摩擦阻力大，塑化进程不充分。熔体在模头内的流动均匀性差，导致口模出口处各点出料速度不一致，最终在板材上表现为厚度分布不均——中间出料快、两侧出料慢，形成"中间厚两边薄"的经典形貌。内润滑剂过量会过度降低树脂分子间的相互作用力，虽然塑化看似"充分"，但实际上分子链间结合力被削弱，导致制品韧性下降。同时，部分内润滑剂在高温下可能起到增塑作用，进一步拉低材料的耐热等级。外润滑不足时，熔体与模壁之间的摩擦力增大，物料在模内流动阻力增加，容易产生滞留和过热。局部高温会导致PVC热降解发黄，同时熔体流动的不稳定性会破坏泡孔结构，形成大泡和串泡。外润滑剂过量时，多余的润滑剂无法被熔体有效包容，会在模壁上不断累积形成结垢层。随着生产进行，结垢物可能脱落并嵌入板材表面，表现为板面上突然出现并在一定范围内来回移动的异物或条纹。
→ 适当增加内润滑剂用量（如硬脂酸、脂肪醇类），或选用相容性更好的内润滑品种，促进塑化均匀内润滑过多 → 减少内润滑剂用量，关注板材韧性与耐热性指标的平衡外润滑不足 → 增加外润滑剂用量（如石蜡、PE蜡类），确保熔体-模壁间形成完整润滑膜，防止过热和粘附外润滑过多 → 减少外润滑剂用量，必要时更换析出倾向更低的润滑剂品种，定期清理模具结垢实践要点：内外润滑的平衡不是静态的——当配方中其他组分（如稳定剂、发泡剂、填料、加工助剂等）发生变化时，润滑体系需要同步调整。建议每次配方变更后，先小试观察板材外观和泡孔结构，再逐步放量。润滑剂虽在配方中占比不大，却深刻影响着PVC发泡板从塑化质量到最终板材性能的每一个环节。掌握"内促塑化、外防粘附"的基本逻辑，结合板材上的具体症状进行针对性调整，是配方工程师的基本功，也是产品稳定性的关键保障。
